Расчет строительных лесов начинается с определения ключевых геометрических параметров фасада здания. Эти параметры служат основой для вычисления площади конструкции и количества элементов.
Высота фасада здания
Высота по фасаду здания, м, обозначается как h и соответствует высоте стены, где будут проводиться работы.
К этой величине добавляется 1 м для учета ограждения на верхнем ярусе, как предусмотрено нормативами безопасности.
Таким образом, общая высота лесов рассчитывается по формуле N = h + 1.
Например, если высота фасада составляет 18 м, то леса должны быть высотой 19 м, что соответствует 9-10 ярусам при стандартной высоте яруса 2 м.
Длинна фасада здания
Длина по фасаду здания, м, обозначается как l и равна длине участка стены, подлежащего обработке.
Этот параметр напрямую влияет на количество пролетов и стоек.
Площадь проекции лесов на фасад вычисляется как S = (h + 1) × l.
Для фасада длиной 20 м и высотой 10 м площадь составит 220 м².
Высота яруса и шаг фасада
Высота яруса обычно составляет 2 м для рамных лесов, но может иметь в зависимости от типа конструкции:
- для клиновых — 2-3 м,
- для хомутовых — гибко настраивается.
Количество ярусов определяется делением общей высоты на высоту одного яруса: n = N / высота яруса. Это позволяет рассчитать вертикальные элементы, такие как стойки.
Шаг рам вдоль фасада определяет расстояние между вертикальными стойками и обычно равен 2-3 м для рамных лесов.
Для расчета количества пролетов используется формула: количество пролетов = l / шаг + 1. Если шаг 3 м и длина 21 м, то пролетов будет 8.
Количество подъемов (лестниц/люков) зависит от длины фасада и норм безопасности, требующих наличия подъемов каждые 20-40 м.
Для расчета: количество подъемов = l / интервал + 1. В крупных проектах рекомендуется не менее одного подъема на 30 м длины для обеспечения эвакуации и доступа.

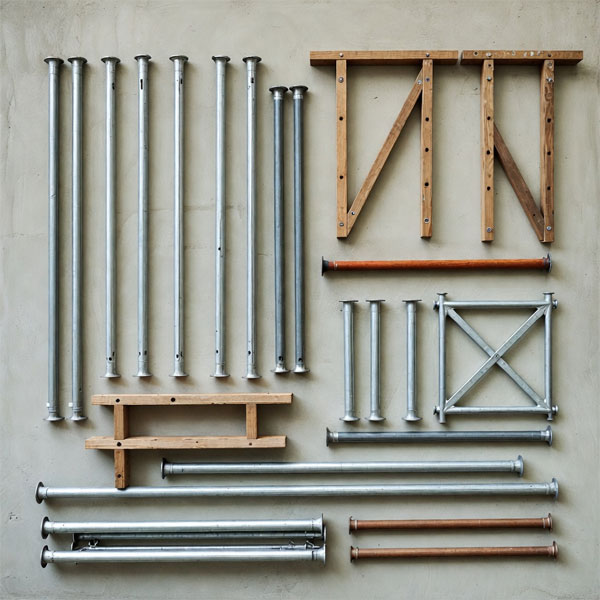

Расчет связей и настилов
Горизонтальные связи обеспечивают жесткость конструкции и распределяют нагрузку. В рамных лесах они устанавливаются на каждом ярусе.
Количество горизонтальных связей рассчитывается как: (n × количество пролетов) × 2, учитывая парное размещение.
Для клиновых лесов формула может быть (высота / 3 × 2) × (длина / 2).
Диагональные связи усиливают устойчивость против боковых нагрузок. Они размещаются в шахматном порядке или по схеме.
Расчет: количество диагоналей = n × (количество пролетов / 2). В клиновых лесах: (высота / 3 × 2) × (длина / 2), аналогично ригелям.
Настилы (на каждом ярусе) формируют рабочие платформы. Количество настилов на ярусе: (l / ширина настила) × количество пролетов.
Стандартная ширина настила — 0,5-1 м, длина — 2-3 м. Для полного покрытия яруса: настилы = n × (l / шаг).
Если используются деревянные настилы толщиной 25 мм, их вес и нагрузка учитываются отдельно.
Лестницы и люки подъема
Лестницы / люки подъёма обеспечивают вертикальное перемещение. В рамных лесах лестницы интегрируются в рамы, а люки — в настилы для безопасного доступа.
Расчет количества лестниц: одна на каждый подъем, с учетом высоты. Для полной высоты: лестницы = n × количество подъемов.
Нормы требуют люков на каждом ярусе в зонах подъема, количество: n × подъемов. Интервал между подъемами — не более 40 м для эвакуации.
Анкеры и крепления к стене
Анкеры / крепления к стене фиксируют леса к фасаду для предотвращения опрокидывания. Расстояние между анкерами: 4-6 м по высоте и 3-4 м по длине.
Количество анкеров рассчитывается как: (n / шаг по высоте) × (l / шаг по длине).
Для бетона используются химические или распорные анкеры, нагрузка на вырыв — не менее 5-10 кН в зависимости от типа.
Глубина заделки: 60-100 мм для M8-M12 болтов.
