Вышка-тура (строительная передвижная вышка) — это сборно-разборная конструкция на колёсах, используемая для работ на высоте. Для высоты около 9 метров (рабочая платформа) обычно требуется 6–8 секций в зависимости от высоты одной секции (чаще всего 1,2–2 м).
Важные предупреждения перед сборкой:
- Работайте минимум вдвоём.
- Площадка должна быть ровной, твёрдой и горизонтальной.
- Максимальная высота без дополнительных креплений к стене обычно ограничена (часто 4–6-кратная ширина базы). Для 9 м почти всегда требуются стабилизаторы (аутригеры) или крепление к стене.
- Соблюдайте инструкцию производителя вашей модели (Stroymash, ВСП, Мега и др.).
- Используйте каску, страховку и обувь с нескользящей подошвой.
- Не превышайте допустимую нагрузку (обычно 200–250 кг на платформу).
Необходимые элементы (примерный комплект)
- 2 колесные базы (ригели) с винтовыми домкратами.
- Диагональные связи (объёмные диагонали).
- Рамы-лестницы (секции).
- Гантели (горизонтальные соединители).
- Стяжки/замки.
- Настилы (помосты) с люком.
- Ограждения.
- Стабилизаторы (обязательны для высоты >6–7 м).

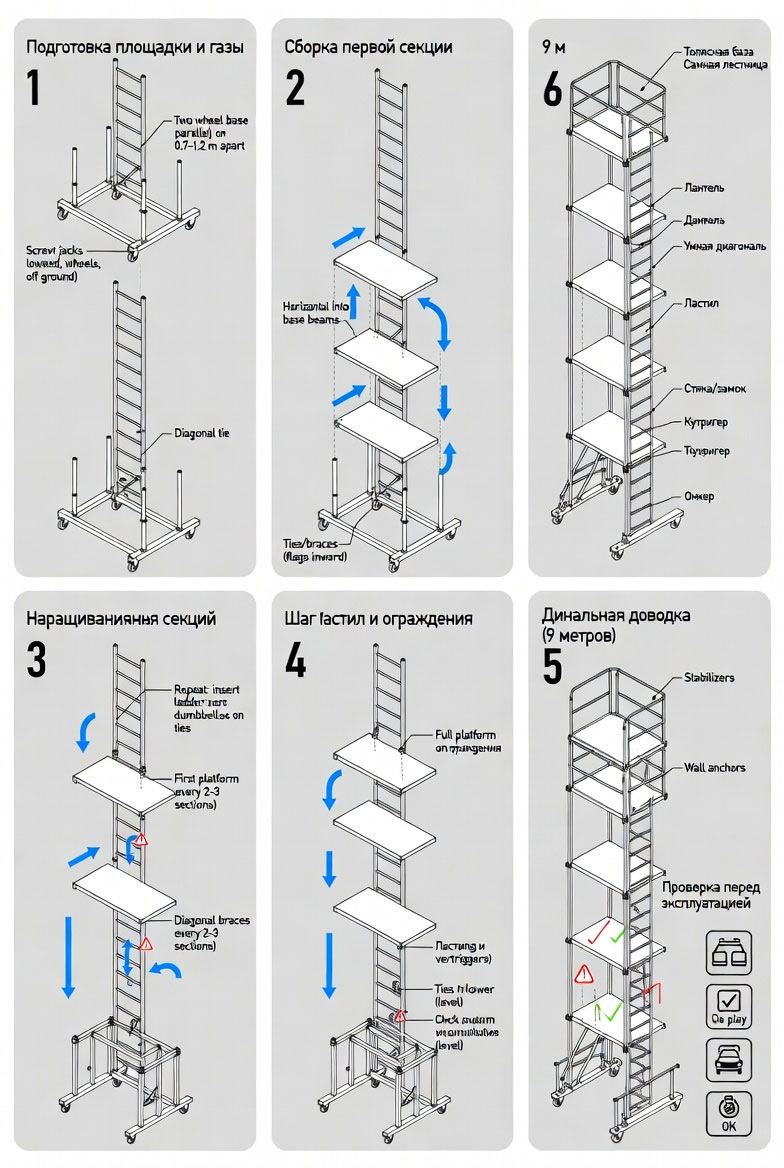

Пошаговая инструкция по сборке
- Подготовка площадки и базы Установите две колесные базы параллельно друг другу на расстоянии, соответствующем ширине секции (обычно 0,7–1,2 м). Выкрутите винтовые опоры (домкраты), чтобы колёса оторвались от земли на 2–5 см — база должна стоять жёстко и горизонтально. Установите диагональную связь (объёмную диагональ) для жёсткости базы. Проверьте, чтобы база образовала правильный прямоугольник.

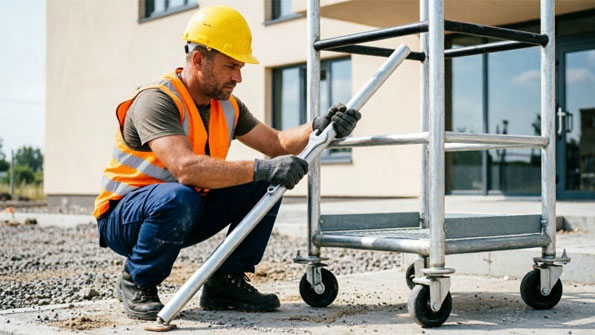

- Сборка первой секции В стаканы (гнёзда) базовых ригелей вставьте две вертикальные рамные лестницы. Соедините их сверху горизонтальными гантелями. Зафиксируйте всё стяжками/замками (флажки замков должны быть направлены внутрь). Установите первый настил (помост) на нижний ярус.
- Наращивание следующих секций Повторяйте процесс: вставляйте следующие лестницы в стаканы предыдущей секции, добавляйте гантели и стяжки. Через каждые 2–3 секции (или по инструкции) устанавливайте дополнительные объёмные диагонали для жёсткости. Регулярно проверяйте вертикальность конструкции (по уровню или отвесу).
- Установка настила и ограждений На каждом рабочем ярусе (особенно на верхнем) установите полный настил. На верхней секции смонтируйте ограждения (перила) и лестницу для безопасного доступа.
- Финальная доводка для 9-метровой высоты Установите стабилизаторы (аутригеры) — они значительно увеличивают устойчивость. При необходимости закрепите вышку к стене анкерами или стяжками (для высоты >10 м это обязательно). Проверьте все замки, стяжки и горизонтальность. Установите колёса в рабочее положение только после полной проверки.
- Проверка перед эксплуатацией
- Все соединения надёжно зафиксированы.
- Нет люфтов и перекосов.
- Настилы лежат ровно, без щелей.
- Колёса зафиксированы тормозами.
- Высота не превышает допустимую для вашей комплектации.
Примерное количество секций
- При высоте секции ~1,5 м: для рабочей высоты ~9 м потребуется 6–7 секций + база.
Разборка
Разборка производится в обратном порядке. Начинайте сверху, аккуратно снимая секции.
Рекомендации:
- Смотрите видеоинструкции по вашей модели (поиск: «сборка вышки-туры [модель]»).
- Если вышка используется часто — заведите журнал осмотров.
- При первых сборках лучше пригласить опытного монтажника.
Соблюдение инструкции обеспечит безопасность и долгую службу вышки. Если у вас конкретная модель (например, ВСП-250, Мега и т.д.), укажите — дам более точные рекомендации. Будьте осторожны на высоте.
